輸電線路北斗導線舞動在線監測裝置

一、需求分析

覆冰、大風、泥石流等自然災害和施工機械外力破壞引發大面積電網故障的風險因素長期存 在，給電網的穩定運行帶來極大安全隱患，需要通過在線監測手段對輸電線路運行狀態進行實時 感知、監視預警。《電網有限公司十八項電網重大反事故措施（修訂版）》指出，應加強導 線覆冰、舞動的觀測，對覆冰及易舞動區，安裝在線監測裝置及設立觀冰站( 點 ) , 輸電線路舞動 狀態感知終端可感知線路振幅和頻率信息，從而對線路運行中存在的隱患進行有效預警。隨著泛 在電力物聯網的建設，要求對電網狀態進行全面感知，進而對海量元數據的采集提出了更高要 求。因此，通過部署輸電線路舞動狀態感知終端及系統，以及時獲取本體及通道的動態信息，提 高輸電線路狀態感知的智能化水平。

二、工作原理

輸電線路北斗導線舞動在線監測裝置是采用太陽能及電池進行前端供電，通過遠程采集舞 動、微氣象等數據等進行數字化壓縮編碼，進而采取4G/5G/WIFI無線傳輸將現場舞動數據發送 到數據監控中心，讓維護監控人員通過從現場發送來的舞動、微氣象數據等進行分析對比，如發 現有異常的預警信息，即立刻做出與之相對的應急處理，來確保高壓線路的安全運行。

三、功能特點

1、舞動監測基本配置：主控單元、舞動監測單元、通信單元、供電單元、北斗通信模塊、安裝支架及輔材；

2、數據采集功能：導線舞動信息采集（舞動幅值、垂直舞動幅值、水平舞動幅值、舞動頻率），并進行現場存儲和遠程上傳；

3、實時并準確監測現場導線的位移量，加速度量，角度量等，結合設備內的傳感器量進行分析，數據建模，及時診斷異常信息；

4、通過核心功能-微氣象數據采集分析，對前端溫度，濕度，風速，風向等，與導線舞動量相結合，及時進行數據處理；

5、具備穩定強大的電池管理系統，微信客戶端，巡檢功能，設備內置加密安全芯片。實時高效準確保障現場的安全設施；

6、數據通信：監測裝置和數據傳輸基站通過2.4GHz無線通信方式采集數據；數據傳輸基站通過4G/5G/WIFI網絡將數據傳輸?shù)奖O(jiān)測平臺；

7、支持遠程控制：數據傳輸基站可實現遠程維護，配置參數，遠程升級，具備接入到指定平臺能力；

8、供電方式：監測裝置采用導線取能和太陽能取能兩種方式；

9、具備對裝置主要組件進行定時自檢功能，異常情況需主動報警。

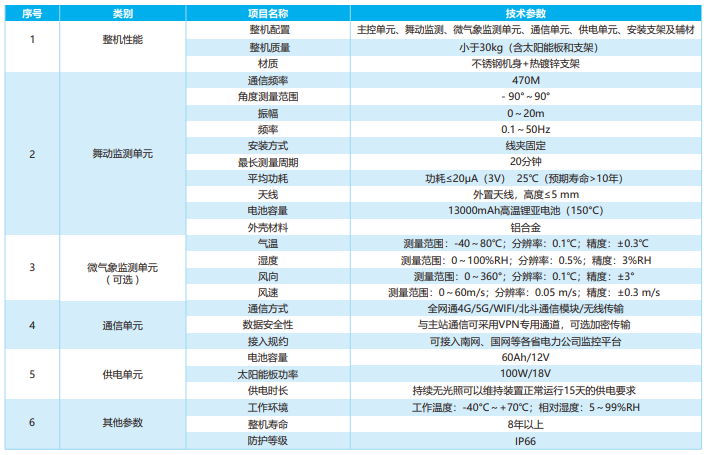

四、產品參數
