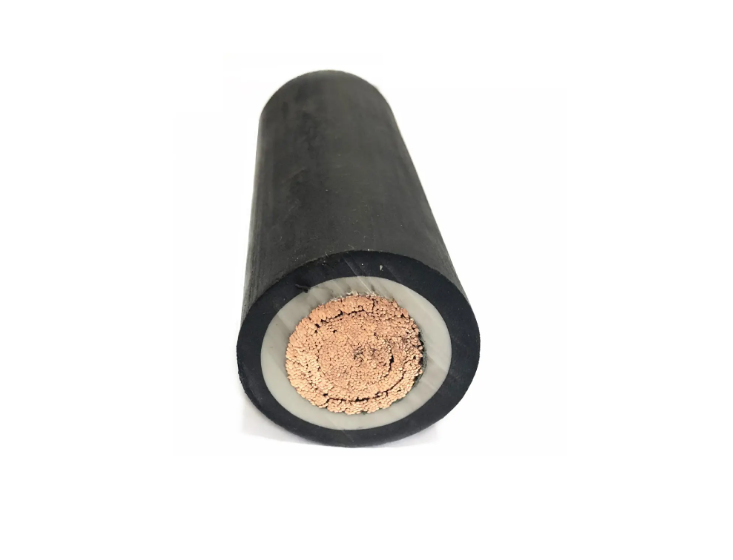

高壓電纜是長距離輸送大功率電能的重要設備，是我國城鎮電力供應的“主力軍”。目前，我國高壓電纜一般采用交聯聚乙烯銅導體單芯電纜結構，當有電流流過電纜時，會產生一個磁場，磁場會穿過電纜的金屬護層，在渦流效應下，金屬護層上會出現感應電壓，感應電壓的大小與電纜長度和流過電纜的電流成正比。當金屬護層和大地之間形成一個回路，金屬護層上就會產生接地電流。

長期的護層環流會導致電纜發熱，加速電纜絕緣老化，縮短電纜使用壽命。而且當電纜出現接觸不良、過電壓或雷擊時，金屬護層上會形成很高的感應電壓，可能會造成金屬護層絕緣擊穿現象，嚴重危害電纜安全。因此，電纜需要選擇合適的接地方式將金屬護層接地電流及電壓限制在較低水平，以確保電纜的穩定運行。

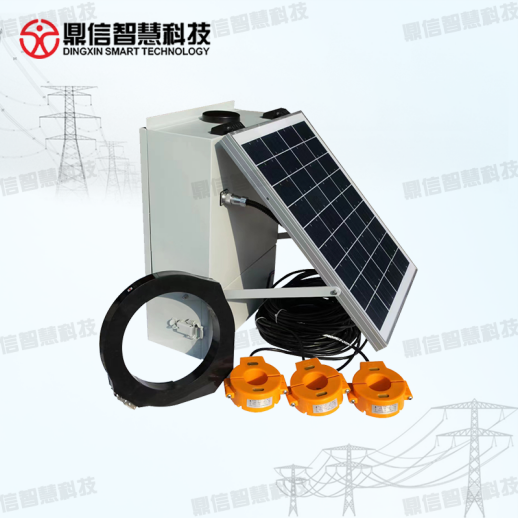

但是，由于單芯電纜金屬護層接線方式比較嚴格，一旦電纜發生故障，當前的接線方式便不再適用。為了安全起見，可以通過實時監測金屬護層的環流，提前發現電纜故障，避免接地環流異常影響供電安全，可以采用我司電纜護層接地環流監測裝置DX-DLS100-HL。

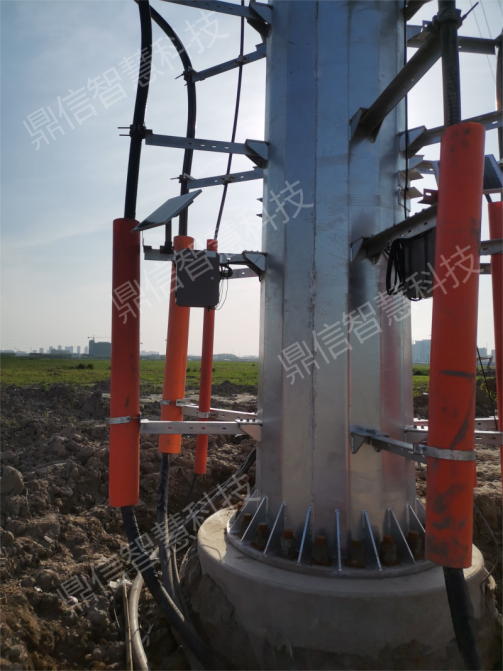

該裝置主要由電流互感器、數據采集器、交換機、光纜、監測平臺等組成。通過電纜接頭接地引出線或交叉互連線上電流互感器采集電纜環流數據，通過無線通信模塊將數據發送到監測中心，監測中心可對傳回的數據進行存儲、分析，并針對異常數據作出告警。告警信息可通過小程序、后臺、短信等方式發送給管理員，同時電子地圖上還能顯示具體位置，便于管理人員及時采取應對措施。

高壓電纜護層接地環流監測裝置實現對電纜金屬護層環流的實時監測和故障預警，這不僅對提高電纜的可靠性和使用壽命具有重要意義，也對電力系統的安全穩定運行起著至關重要的作用。
